Технология производства

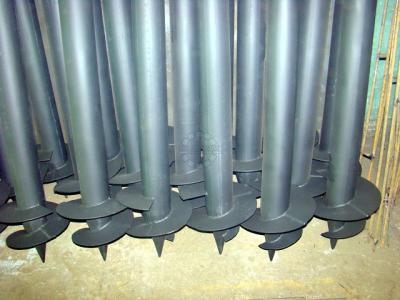

Винтовые сваи изготавливают несколькими способами или методами. Самым простым является способ, при котором стволом служат прямошовные трубы из стали марки ст.10, к которым привариваются готовые винты, сделанные токарным способом. Для производства лопастей используется сталь марки ст.3 толщиной 5мм. Наконечник ствола представляет собой конус. Винты приваривают к наконечнику с грунтовкой мест сварки во избежание процесса коррозии. С обратной к наконечнику стороны находится оголовок, который является основой будущего здания. В конце верхней части трубы обычно просверливают сквозные отверстия под ручную установку свай. В отверстия вставляют рычаг (лом) и два человека вкручивают ее в грунт. Более сложные сваи устанавливают с помощью строительных машин с гидравлическим приводом. Свая ввинчивается в грунт в Вашем городе аналогично обычному шурупу, который ввинчивают в дерево. Этим способом производят сварные сваи.
Другим способом производятся литые сваи. Их основанием является стальная труба, в нижней части которой находится литой наконечник из стали, отливаемый в специальных формах. В основном эти сваи имеют диаметр 108мм. Литые сваи получаются полностью стальными, отличаются высокой прочностью, надежностью, долговечностью, но более высокой стоимостью. Из-за отсутствия сварных щвов на наконечнике полностью исключается возможность его отрыва и деформации в процессе вкручивания и эксплуатации. Качество литых свай, которые можно купить в Вашем городе, зависит от качества и марки используемой стали.

Классификация винтовых свай

Винтовые сваи по своей конструкции бывают:

• Однолопастные;
• Двух – и более лопастные;
• Многовитковые;
• Для установки в районах вечной мерзлоты;
• С повышенной несущей способностью (одновинтовые).

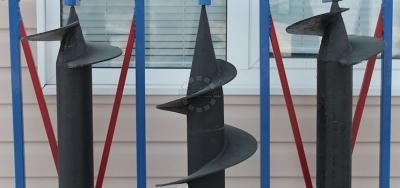

. Виды конструкций винтовых свай

По конструкции наконечника и лопастей:

Со сварными – металлическая труба диаметром 57-325мм, к которой привариваются обработанные антикоррозийным составом лопасти. Наиболее востребованными считаются однолопастные сваи диаметром 108мм, применяются для малоэтажного строительства. Для промышленного строительства в Вашем городе применяются сваи диаметром более 325мм. При строительстве на каменистых грунтах применяются двухлопастные сваи, чтобы предотвратить перекос сваи и обеспечить максимально надежное сцепление с грунтом.

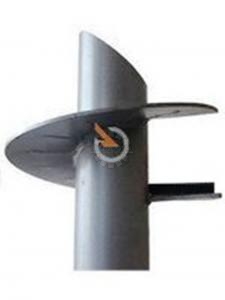

Сварной наконечник сваи

С литыми – находят применение в Вашем городе в зависимости от размера лопастей.

• Малого диаметра - используются для строительства заборов, опор линий электропередачи, коммуникационных сооружений, промышленных и жилых объектов в зоне вечной мерзлоты. Лопасти малого диаметра легче входят в грунт без перекосов.
• Среднего диаметра – для строительства промышленных объектов в обводненных грунтах. Лопасти этого типа не разрыхляют грунт при вхождении в него.
• Крупного диаметра – для малоэтажного и коттеджного строительства в обычных грунтах.

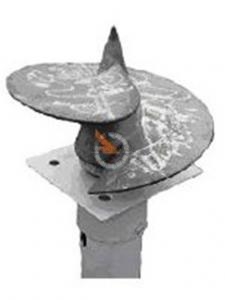

Литой наконечник сваи

Видеоролик «Виды винтовых свай»

Характеристики винтовых свай

Основные характеристики винтовых свай:

Наименование показателя	Значение
Диаметр(d), мм	57-325
Диаметр ствола, мм	3,5-10
Диаметр лопасти (D),мм	200-800
Толщина лопасти (s), мм	5-15
Длина (L),мм	1500-11500
Глубина завинчивания, мм	1500-7000
Нагрузка на винтовую сваю, тн	не более 5
Шаг витка (Z)	расчетная величина, зависящая от диаметра и толщины лопасти, типа грунта
Материал изготовления	сталь 3СП5, ст.20, 09Г2С
Антикоррозийная обработка	Покрытие на основе алкидных смол, защита на основе полимеров и эпоксидного праймера

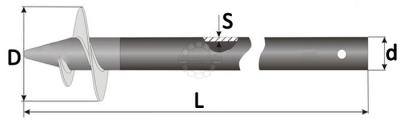

Размеры винтовых свай

Достоинства и недостатки

К достоинствам винтовых свай относят:

• Широкую область применения в Вашем городе (от возведения фундаментов до установки заборов и опор освещения);
• Возможность использования в условиях вечной мерзлоты, на болотистых почвах и торфянниках в любое время года;
• Возможность ремонта и дальнейшего использования при укреплении бетоном;
• Относительно невысокую стоимость монтажа;
• Отсутствие необходимости предварительных работ по выравниванию поверхности земли в Вашем городе;
• Использование свай для строительства пристроек возле основных зданий;
• Безвибрационную технологию установки, что позволяет использовать сваи при точечной застройке;
• Не теряют эксплуатационных и технических свойств при морозном пучении грунтов;
• Возможность многократного использования;
• Длительный срок эксплуатации (100 лет), заявляемый производителями.

К недостаткам можно отнести:

• Коррозию металлической основы свай;
• Ограничение по установке свай в твердые каменистые грунты;
• Необходимость проверки качества сварных швов.

Видеоролик «Достоинства и недостатки винтовых свай»

Область применения

Винтовые сваи отличаются многообразием размеров длины и диаметра в зависимости от их предназначения.

Область применения некоторых видов свай:

Диаметр, мм	Несущая способность, кг	Тип почвы	Способ установки	Область применения
57	до 800	Переувлажненная, с неровной поверхностью	Ручной	Для установки заборов, шумопоглощающих экранов и небольших хозпостроек (гаражей, беседок)
89	до 1400	Заболоченнные, торфяники	Ручной, но лучше механический с помощью специальной техники	Для небольших дачных домов, хозпостроек, в качестве дополнительной опоры, для устройства пирсов и причалов
108	до 3500	Все виды грунтов	Только механический	Для каркасно-щитового строительства, для домов из бревен и бруса, тяжелого забора и объемных ангаров
133	до 6000	Все виды грунтов	Только механический с помощью специальной техники специалистами с профессиональными навыками	Для монолитного строительства, многоэтажных домов из газоблоков и кирпича, нефте- и газопроводов, линий электропередач

Сфера применения в Вашем городе зависит от вида винтовых свай. Сварные сваи отличаются надежностью и долговечностью при экономичной цене. Их широко применяют в индивидуальном коттеджном малоэтажном строительстве, для создания надежных опор при строительстве мостов и эстакад. Нашли они применение также при строительстве нефте- и газопроводов, линий электропередач для укрепления грунтов, подвергающихся негативным воздействиям грунтовых вод.

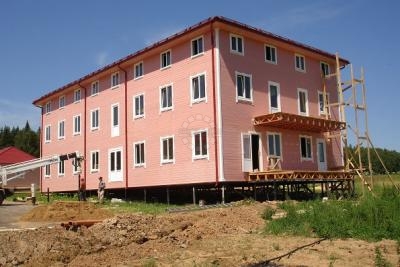

Дом с фундаментом из винтовых свай

Особенности монтажа

Существует два основных способа монтажа винтовых свай:

1. Ручной;
2. Механический.

Ручной способ используется при установке легких свай небольшого диаметра длиной до 2м. Монтаж производят вдвоем с помощью специального ключа (рычага).
В зависимости от диаметра сваи существует рекомендуемый шаг установки.

Рекомендуемый шаг установки свай:

Диаметр свай,мм	Рекомендуемый шаг, п.м.
57	0,5-2
76	1-3
89	2-4
108,133 159	2-5
219	3-10

Количество и вид свай определяют путем расчета, исходя из общего веса здания и фактического веса стен, перекрытий, лестниц, печей и каминов, крыши, наружной и внутренней отделки. При расчете учитывают возможную снеговую нагрузку, вес мебели и бытового оборудования. Вся нагрузка суммируется с учетом коэффициента запаса равного 1,1.


Вкручивание винтовых свай

Монтаж свай состоит из нескольких этапов:

1. Вначале закручивается контрольная свая (чаще всего угловая), затем устанавливаются остальные сваи с выбранным шагом в соответствии с утвержденным проектом свайного фундамента объекта.
2. Обрезается контрольная свая и по ней обрезаются все остальные.
3. Монтируются оголовки и производится обвязка из металлопроката (швеллера, уголка).
4. После возведения цоколя устраивают отмостку с уклоном шириной не менее 70см.

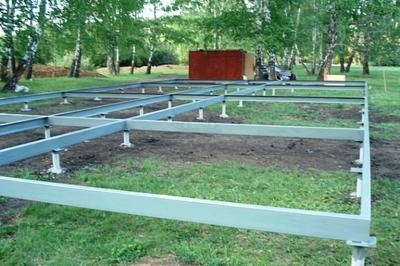

Фундамент из винтовых свай с обвязкой из швеллера

При вкручивании в условиях вечной мерзлоты вначале производят бурение лидерной скважины диаметром равным диаметру ствола сваи на всю длину сваи, а затем уже завинчивают сваю. Сваи обязательно подлежат защите специальными герметизирующими и износостойкими составами.
